2008 07,19 01：29	CONTAX=LEICAアダプターのかんたんな考察 CATEGORY[etc....]

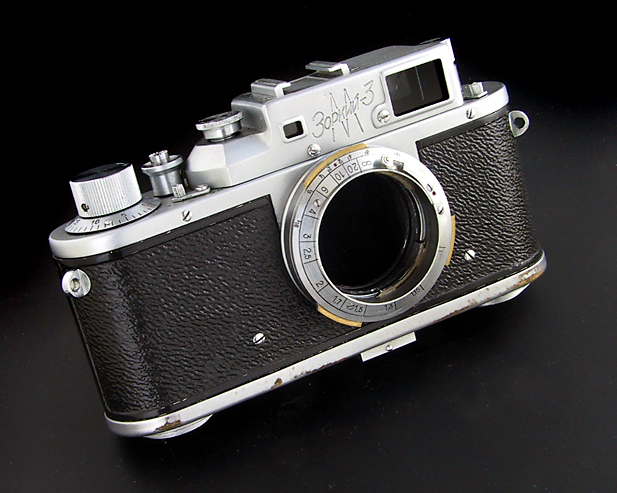

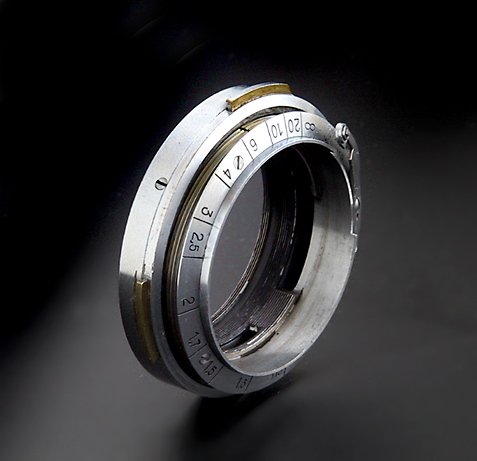

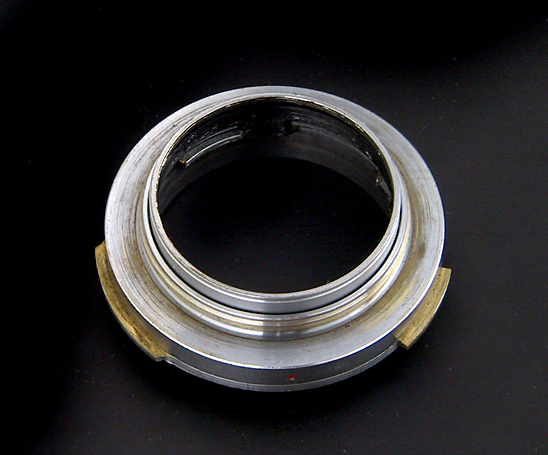

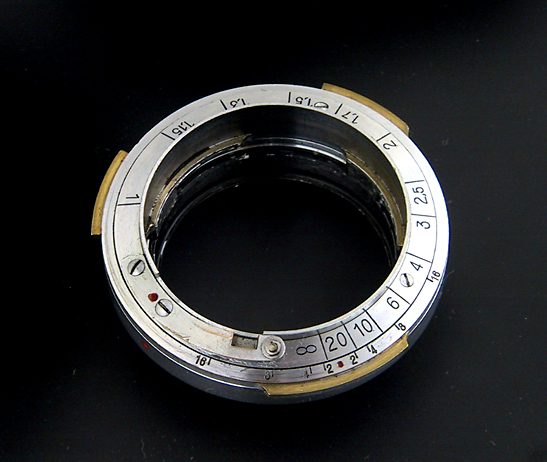

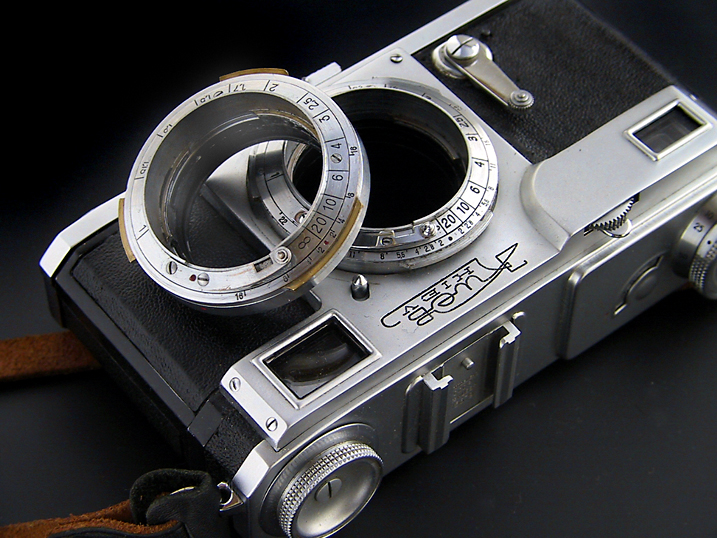

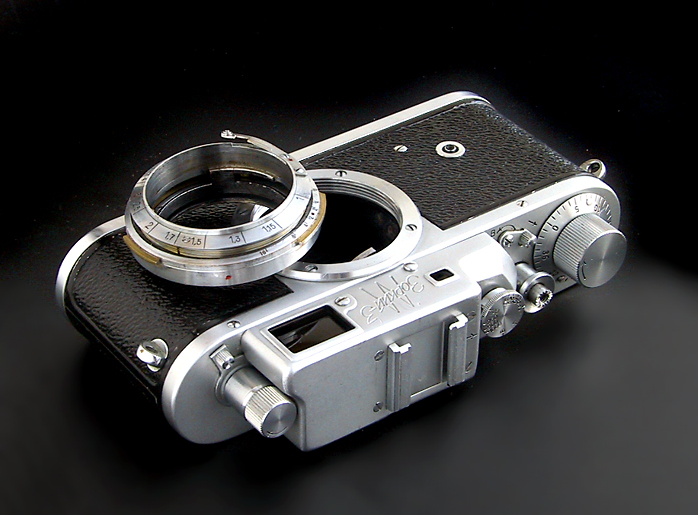

レンジファインダーコンタックスのレンズをライカマウントボディに付けるアダプターというものが存在する非純正のレンズを使用可能にするアダプターは、数多くあるのだがそれらは基本的にマウントとフランジバックを合致させる機能があればいいのだが CONTAXマウントのレンズというのは、特殊な機構が前提として存在するそれは 1）標準レンズはレンズ自体にはヘリコイドを持たず、マウントの内バヨネットに装着しフォーカシング・距離計連動はボディ内蔵のヘリコイドによって行う 2）標準レンズ以外の広角・望遠レンズは、ボディに固定された外バヨネットに装着しフォーカシングはレンズ側のヘリコイドで行い、距離計連動は内バヨネットで行うつまり単にレンズとボディとを連結させるだけという構造ではないということがあるしかし、ZEISSとLEICAを融合させたいという要求はやはりありこのアダプターというよりはコンバーターともいえるアイテムが存在する fig.1 アダプターのレンズ側・ボディ側古くはミランダの前身オリオン精機によるものをはじめとし最近では海外の工房によるもの、個人での製作によるものをはじめ製造は不明だが近代インターナショナルなどでも取り扱っていたようだしかし、構造が複雑になるためか需要の少なさからかかなりの高価で流通しているのが現状だろう先日、本当にたまたまなのだが一つの個体を入手したので、これはその簡単な試用レポートである画像の通り、このコンバーターはそれ自体にヘリコイドを持っているこの回転により、標準レンズでのフォーカシングと全レンズでの距離計連動機構を担当しているのであるこれらの製品は情報の少なさから、ネット上でも多くの固体を見つけられないのが現状だがやはりその作りには多少の差違があるようだ例えば、私の個体ではヘリコイドはむきだしになっているがこの部分がCONTAX=KIEVボディ同様に、カバーされているものもあるおそらく、パーツ自体もCONTAXやKIEVからの流用パーツで製造されているものも多くあるだろう fig.2　ZORKI-3Mへの装着例使用法は、本来の使用法に準じ外バヨネット使用レンズを装着する場合は、ヘリコイドをそれぞれ無限遠の位置で装着させる必要があるもちろん、入手後にテストは繰り返してみたが、精度的なものはあえて述べないコンバーターとして流通している以上、精度がでているのは当然以前のものと考えるからである使用感として一番違和感があったのは、やはりヘリコイドの部分であった元来ボディ内に内蔵している機構を外付けとしているのでヘリコイド部分のピッチ幅の少なさからかスムースながら、重厚感は無い標準レンズを使う場合は、粘度の高いグリスに替えることでさらに重めな感触にしたいところだが広角・望遠レンズを使用する場合にはレンズのヘリコイドの重さに、このコンバータのヘリコイドの重さが加わるという理由でむしろすかすかにスムースの方が使いやすいことだろうここは痛しかゆしの部分でもあるまた、CONTAXやKIEVにあるヘリコイドの無限遠ストッパーはない外爪のレンズ使用時には少し注意したほうがいいだろう fig.3　アダプターのヘリコイド部もちろん全てのレンズで試せるものではないので互換性については確かなことは言えないが後玉の大きいレンズではどうだろうか？ CONTAXの戦前版BIOGON・KIEVのJupiter-12の前期型の後玉がむきだしではなくカバーがついたものは使用できない何故かというと、ライカマウントボディにはコンタックスボディには無い「距離計連動コロ・カム」がマウント上部にあるためここにカバーが引っかかってしまうためであるここでJupiter-12のライカマウントバージョンが、後玉にカバーが無く初期型から後玉むきだしの状態で製造されている理由がはっきりする戦前BIOGONの光学系を守るためには、その後玉の太さ・大きさから「むきだしにせざるを得なかった」のであろうちなみに同じ理由で、COSINAのSC-SKOPAR 21/25mmも装着できなかった SC-SKOPAR 35mm・BIOGON-21mmも持っていないので試していない（ロシア関連では、距離計カムのないザリヤは恐らく大丈夫だとは思うがそこまでして付ける理由も少ない気がする COSINA=BESSA関連は元々Jupiter-12の装着が不能と言われているのでこれも難しいのだろう）後玉が飛び出ていないレンズは恐らくほぼ大丈夫と思われる fig.4　Jupiter-9　白鏡胴がアダプター使用、黒鏡胴は本来のライカマウント NIKON-S系レンズについては、マウント・フランジバックは同一だが距離計の連動値が違うため、距離計に誤差が出るこのために外観は同一でもヘリコイドピッチの違う NIKON-S=LEICAアダプターが別に存在する（距離計連動を使わず、レンズの距離指標での目測撮影なら可能）また、35mm以下のレンズなら誤差が被写界深度内に納まるために可能だが試したことは無いこの場合も後玉の大きさなどで、距離計カムに干渉するものも当然あると思う fig.5　Jupiter-3の例手間を持って造られ、それ故に高価なアダプターだが当然、本来のレンズの使用感には及ばないさらに流通価格を見ると、このアダプターより高価なKIEVレンズは希少品のORION-15だけだろうこういう趣味性の強いものにあえて存在理由や価値観を考えるのは野暮というしか言葉は無いのだがレンズアダプターというものの、微妙な位置ということも強く感じさせられた fig.6　KIEVボディとアダプター PR
